FG16OH1R16–0.6/1 kV

What is FG16OH1R16?

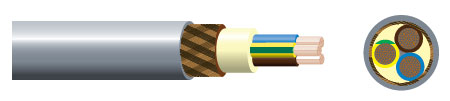

FG16OH1R16–0.6/1 kV is multicore power cables, copper tape screened, HEPR insulated (G16 quality), PVC sheathed, with special fire reaction characteristics and according to Construction Products Regulation (CPR). Resistant to fire propagation with reduced emission of corrosive gases under fire conditions.

FG16OH1R16 Cable Caratteristiche Tecniche

Rated voltage Uo/U 0.6/1 kV
Maximum operating temperature 90°C
Minimum operating temperature -15°C
Short circuit temperature 250°C
Minimum radius of curvature 4 times the outer diameter

FG16OH1R16 Cable Application:

FG16OH1R16 Cable is used for fixed laying indoor and outdoor, even in wet environments, in pipes and dumps, metal structures, masonry, underground.
FG16OH1R16 Cable for installation in surface mounted or on metallic structures; direct laying in earth permitted. Normally used in the interconnections of machinery or parts of them, when a certain degree of protection is needed against electromagnetic interference. See also the guide to use standard CEI 20-67.

FG16OR16 Cores Colour

2: Blue, Brown;
3: Green/Yellow, Blue, Brown; Brown, Black, Grey;
4: Green/Yellow, Brown, Black, Grey; Blue, Brown, Black, Grey;
5: Green/Yellow, Blue, Brown, Black, Grey; Blue, Brown, Black, Grey, Black.

FG16OR16 0.6/1 kV Technical Data

Formation	Approx. conductor Ø	Average insulation thickness	Average sheath thickness	Approx. production Ø	Approx. cable weight	Max. electrical resistance   at 20°C	Current rating Portata di corrente
Formazione	Ø indicativo conduttore	Spessore medio isolante	Spessore medio guaina	Ø indicativo produzione	Peso indicativo cavo	Resistenza elettrica max a 20°C	In pipe in air In tubo in aria 30°C	Underground in pipe In tubo interrato 20°C
n° x mm2	mm	mm	mm	mm	kg/km	ohm/ km	A	A
2 cores x mm2
2 x 1,5	1,6	0,7	1,8	11,4	210	13,30	22	23
2 x 2,5	1,9	0,7	1,8	12,4	250	7,98	30	30
2 x 4	2,5	0,7	1,8	13,7	295	4,95	40	39
2 x 6	3,0	0,7	1,8	14,9	364	3,30	51	49
2 x 10	4,0	0,7	1,8	17,0	500	1,91	69	66
2 x 16	5,0	0,7	1,8	19,0	690	1,21	91	86
2 x 25	6,2	0,9	1,8	22,8	995	0,780	119	111
2 x 35	7,6	0,9	1,8	25,2	1270	0,554	140	136
2 x 50	8,9	1,0	1,8	29,0	1679	0,386	175	168
2 x 70	10,5	1,1	1,8	32,4	2260	0,272	221	207
2 x 95	12,5	1,1	2,0	36,4	2837	0,206	265	215
2 x 120	13,7	1,2	2,0	39,8	3570	0,161	305	284
2 x 150	15,0	1,4	2,2	44,2	4321	0,129	334	324
3 cores x mm2 with green/yellow
3 x 1,5	1,6	0,7	1,8	11,9	230	13,30	19,5	19
3 x 2,5	1,9	0,7	1,8	13,2	285	7,98	26	25
3 x 4	2,5	0,7	1,8	14,5	360	4,95	35	32
3 x 6	3,0	0,7	1,8	15,6	421	3,30	44	41
3 x 10	4,0	0,7	1,8	17,9	610	1,91	60	55
3 x 16	5,0	0,7	1,8	20,0	800	1,21	80	72
3 x 25	6,2	0,9	1,8	24,1	1177	0,780	105	93
3 x 35	7,6	0,9	1,8	26,7	1527	0,554	128	114
3 x 50	8,9	1,0	1,8	31,2	2117	0,386	154	141
3 x 70	10,5	1,1	1,9	34,4	2778	0,272	194	174
3 x 95	12,5	1,1	2,0	38,0	3563	0,206	233	206
3 x 120	13,7	1,2	2,1	41,8	4434	0,161	268	238
3 x 150	15,0	1,4	2,3	46,6	5521	0,129	300	272
3 x 185	17,7	1,6	2,4	55,1	6883	0,106	340	306
3 x 240	19,9	1,7	2,6	60,9	9050	0,0801	398	360
3 x 300	22,4	1,8	2,8	67,5	11080	0,0641	455	-
4 cores x mm2 with green/yellow
4 x 1,5	1,6	0,7	1,8	12,6	255	13,30	19,5	19
4 x 2,5	1,9	0,7	1,8	14,2	316	7,98	26	25
4 x 4	2,5	0,8	1,8	15,5	398	4,95	35	32
4 x 6	3,0	0,7	1,8	16,7	494	3,30	44	41
4 x 10	4,0	0,7	1,8	19,4	717	1,91	60	55
4 x 16	5,0	0,7	1,8	21,8	981	1,21	80	72
4 x 25	6,2	0,9	1,8	26,3	1450	0,780	105	93
3 cores + 1/2 green/yellow mm2
3 x 35 + 25	7,6/6,2	0,9/0,9	1,8	28,0	1756	0,554/0,780	128	114
3 x 50 + 25	8,9/6,2	1,0/0,9	1,8	32,5	2331	0,386/0,780	154	141
3 x 70 + 35	10,5/7,6	1,1/0,9	1,9	36,5	3122	0,272/0,554	194	174
3 x 95 + 50	12,5/8,9	1,1/1,0	2,1	40,8	4046	0,206/0,386	233	206
3 x 120 + 70	13,7/10,5	1,2/1,1	2,2	44,8	5089	0,161/0,272	268	238
3 x 150 + 95	15,0/12,5	1,4/1,1	2,4	50,2	6404	0,129/0,206	300	272
3 x 185 + 95	17,7/12,5	1,6/1,1	2,5	55,4	7648	0,106/0,206	340	306
3 x 240 + 150	19,9/15,0	1,7/1,4	2,7	63,5	9960	0,0801/0,129	398	360
3 x 300 + 150	22,4/19,9	1,8/1,4	2,9	74,6	11900	0,0641/0,129	455	-
5 cores x mm2 with green/yellow
5 x 1,5	1,6	0,7	1,8	13,7	290	13,30	19,5	19
5 x 2,5	1,9	0,7	1,8	15,2	370	7,98	26	25
5 x 4	2,5	0,7	1,8	16,7	470	4,95	35	32
5 x 6	3,0	0,7	1,8	18,2	593	3,30	44	41
5 x 10	4,0	0,7	1,8	21,2	865	1,91	60	55
5 x 16	5,0	0,7	1,8	23,9	1190	1,21	80	72
5 x 25	6,2	0,9	1,8	28,9	1749	0,780	105	93
5 x 35	7,6	0,9	1,8	32,9	2300	0,554	128	114
5 x 50	8,9	1,0	2,0	37,7	3180	0,386	154	141
