FS18OR18 300/500V 450/750V Cable

What Is FS18OR18 Cable?

FS18OR18 cables are suitable for electrical power supply in buildings and other civil engineering works complying with the Constructor Products Regulation (CPR), with the aim of limiting the spread of the fire according to the expected class. for bundle installations with high fire risks, having fire reaction class Cca-s3,d1,a3.Not suitable for  underground installations. Suitable for outdoors intermittent or temporary use.

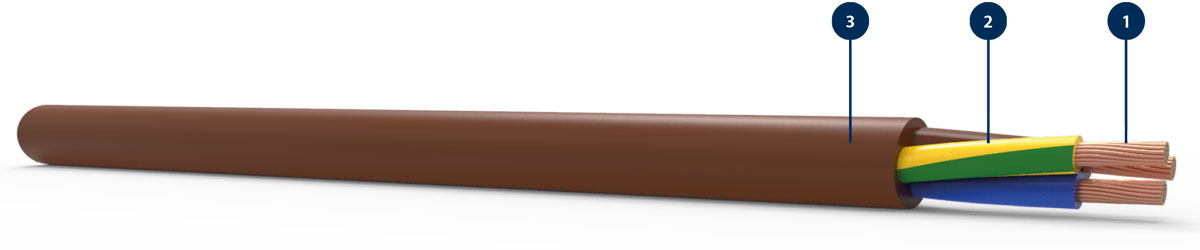

FS18OR18 Cable Structure

	CHARACTERISTICS	DESCRIPTION	REFERENCE
	Type of cable	FS18OR18
	Nominal Voltage	Uo/U 300/500 V
①	Core	Class 5 flexible red copper	EN 60228
②	Insulation	PVC compound, S18 quality	EN 50363
③	Sheath	PVC compound, R18 quality. Sheath colour: Brown	EN 50363
	Temperature range	-10°C/ 70°C
	Testing voltage	2000 V AC
	Package	100 m thermo-shrinking material coils - Drums

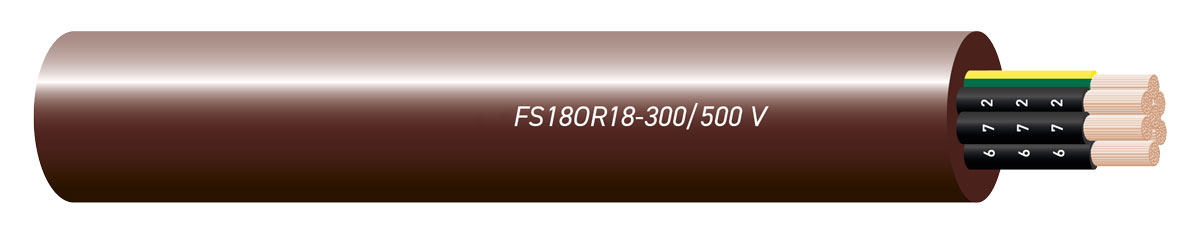

FS18OR18 300/500V Cable Specifications

Conductor Cross sections	MAX. Ø conductor wires	Average insulation thickness	Average Sheath thickness	Outer diameter	Approx. Cable weight	Max. Electrical resistance (20° C)	Min. Insulation resistance (70° C)
	mm	mm	mm	MAX mm	g/m	ohm/km	Mohm*km
7 cores x mm2 with green/yellow
0,5	0,21	0,4	0,8	7,9	74	39,0	0,0166
0,75	0,21	0,4	0,8	8,5	94	26,0	0,014
1	0,21	0,4	1,3	17,6	421	19,8	0,012
1,5	0,26	0,4	0,9	10,1	149	13,3	0,011
1	0,21	0,4	0,9	9,2	117	19,5	0,012
2,5	0,26	0,5	1,1	12,8	242	7,98	0,011
cores x mm2 with green/yellow
0,5	0,21	0,4	0,9	10,2	112	39,5	0,0166
0,75	0,21	0,4	1,0	11,1	147	26,3	0,014
1	0,21	0,4	1,0	11,8	174	19,7	0,012
1,5	0,26	0,4	1,1	13,2	229	13,4	0,011
2,5	0,26	0,5	1,3	16,7	366	8,06	0,011
12 cores x mm2 with green/yellow
0,5	0,21	0,4	0,9	10,5	117	39,5	0,0166
0,75	0,21	0,4	1,0	11,5	155	26,3	0,014
1	0,21	0,4	1,0	12,2	187	19,7	0,012
1,5	0,26	0,4	1,1	13,7	250	13,4	0,011
2,5	0,26	0,5	1,3	17,3	396	8,06	0,011
14 cores x mm2 with green/yellow
0,5	0,21	0,4	1,0	11,3	137	39,5	0,0166
0,75	0,21	0,4	1,0	12,0	176	26,3	0,014
1	0,21	0,4	1,1	13,0	218	19,7	0,012
1,5	0,26	0,4	1,2	14,5	291	13,4	0,011
2,5	0,26	0,5	1,4	18,3	460	8,06	0,011
16 cores x mm2 with green/yellow
0,5	0,21	0,4	1,0	11,9	155	39,5	0,0166
0,75	0,21	0,4	1,1	12,9	204	26,3	0,014
1	0,21	0,4	1,1	13,7	246	19,7	0,012
1,5	0,26	0,4	1,2	15,3	327	13,4	0,011
2,5	0,26	0,5	1,5	19,6	529	8,06	0,011
19 cores x mm2 with green/yellow
0,5	0,21	0,4	1,0	12,5	175	39,5	0,0166
0,75	0,21	0,4	1,1	13,6	232	26,3	0,014
1	0,21	0,4	1,2	14,7	287	19,7	0,012
1,5	0,26	0,4	1,3	16,4	383	13,4	0,011
2,5	0,26	0,5	1,5	20,6	606	8,06	0,011
24 cores x mm2 with green/yellow
0,5	0,21	0,4	1,2	15,0	247	39,8	0,0166
0,75	0,21	0,4	1,3	16,2	323	26,4	0,014
1	0,21	0,4	1,3	17,3	381	19,8	0,012
1,5	0,26	0,4	1,5	19,5	523	13,5	0,011
2,5	0,26	0,5	1,7	24,5	829	8,10	0,011
27 cores x mm2 with green/yellow
0,5	0,21	0,4	1,2	15,3	257	39,8	0,0166
0,75	0,21	0,4	1,3	16,6	349	26,4	0,014
1	0,21	0,4	1,3	17.6	421	19,8	0,012
1,5	0,26	0,4	1,5	19,9	555	13,5	0,011
2,5	0,26	0,5	1,8	25,2	906	8,10	0,011

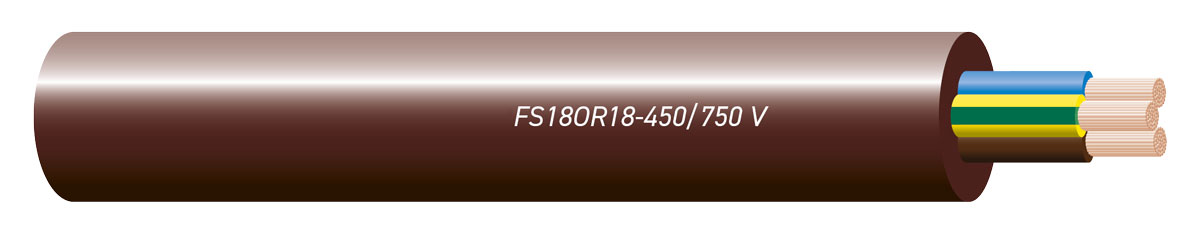

FS18OR18 450/750V Cable Specifications

Conductor Cross sections	MAX. Ø conductor wires	Average insulation thickness	Average Sheath thickness	Outer diameter	Approx. Cable weight	Max. Electrical resistance (20° C)	Min. Insulation resistance (70° C)
	mm	mm	mm	MAX mm	g/m	ohm/km	Mohm*km
2 cores x mm2
1,5	0,26	0,4	1,0	8,0	69	13,3	0,011
2,5	0,26	0,5	1,0	9,5	102	7,98	0,011
1,5	0,26	0,4	1,0	8,5	83	13,3	0,011
2,5	0,26	0,5	1,1	10,4	129	7,98	0,011
4 cores x mm2 with green/yellow
1,5	0,26	0,4	1,0	9,5	101	13,3	0,011
2,5	0,26	0,5	1,1	11,3	157	7,98	0,011
5 cores x mm2 with green/yellow
1,5	0,26	0,4	1,1	10,2	127	13,3	0,011
2,5	0,26	0,5	1,2	12,5	197	7,98	0,011
